Band Saw Machine H-Series(기둥형:중소형) (MAXS)

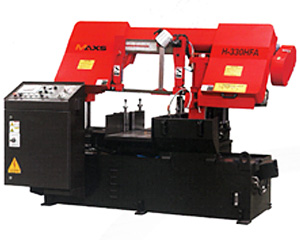

< H-330HFA >

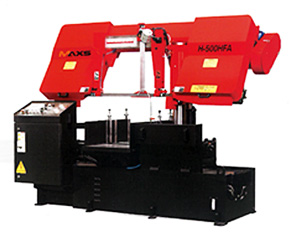

< H-500HFA >

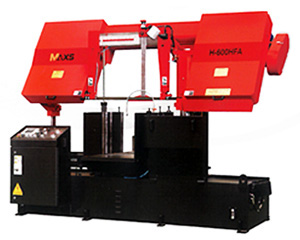

< H-600HFA >
- 안정된 PF유압조절 절삭시스템(피드백제어 시스템)
- 더블컬럼으로 안정된 절단
- 톱날이 앞바이스 중앙통과로 잔재 최소
- NC기능의 9step 다단절단 시스템
- 무단변속 인버터에 의한 톱날 선속도 조절
- 유압톱날텐션시스템 및 PLC사용
- 중앙집중 터치판넬 콘트롤시스템
- 자동칩콘베이어 시스템
| Model No. | H-330HFA | H-500HFA | H-600HFA | |
|---|---|---|---|---|
| 절단능력 | 환재 | Ø330 | Ø500 | Ø600 |
| 각재(폭x높이) | 400x330 | 560x500 | 620x600 | |
| 톱날치수(폭x두께x길이) | 34x1.1x4242 | 41x1.3x5450 | 41x1.3x6560 | |
| 톱날속도 (m/min) |
50Hz | 16~85 | 16~85 | 20~90 |
| 60Hz | ||||
| 최대적재중량(kg) | 700 | 750 | 800 | |
| 기계치수(WxDxH) | 2430x2195x1400 | 2760x2260x1820 | 3120x2160x2130 | |
| 기계중량(kg) | 1680 | 2600 | 3800 | |
Pipe Beveling Machines (개선설비)

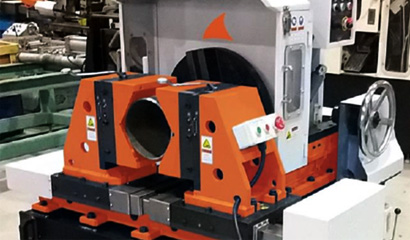

< KYOUNGDONG TUBE 400 >

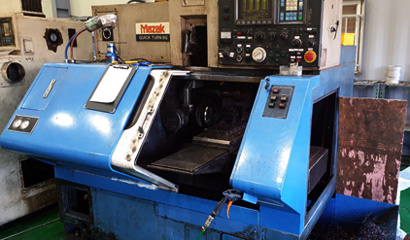

< MAZAK QUICK TURN 8G >
- Max. 100 thickness (multiple passes)
- 6-32" capacity
- KD or CNC (Fanuc / Siemens) Program
- Complex Bevels (Standard)
- Threading & Serration (Optional)
| Description | Unit | Tube 400 | |
|---|---|---|---|
| Cutting Diameter | inch | 3"~16" | |
| Face Plate Diameter | mm | 420 | |
| Spindle R.P.M | r.p.m | 40~200 | |
| Spindle motor Capacity | kw | 5.5 | |
| Feed Strokes | mm | 150 | |
| Manual Feed | mm/rev | 4 | |
| Vice Clamping Range | inch | 3" ~ 16" | |
| Cerntering Adjust by manual | mm/rev | ±5mm(2mm/rev) | |
| Dimension | Length | mm | 1520 |
| Width | 1280 | ||
| Height | 1470 | ||
| Centering Height | 900 | ||
| Net Weight | kg | 1800 | |
